Building Elegance vouwschermen

Downloads

Lamellen

Plaatmateriaal

Gemotoriseerd

Een flexibele en effectieve vorm van buitenzonwering

Het vouwscherm van Building Elegance is een flexibele en effectieve vorm van buitenzonwering. Vouwschermen geven vrij zicht naar buiten als ze open zijn en weren licht en warmte als ze volledig vlak in de gevel sluiten. Door de schermen te openen of te sluiten verandert tevens het gevelbeeld op spectaculaire wijze.

Configuraties

Building Elegance ontwerpt al vele jaren vouwschermen voor projecten, zowel handmatig bediend als volledig aangestuurd door middel van ingebouwde elektromotoren. Vouwschermen geven een dynamisch effect aan een gebouw door het gevelbeeld radicaal te veranderen van een gesloten vlak tot een open, transparante, gebouwschil. De panelen vouwen naar buiten en voegen daarmee een extra dimensie toe, die deze transformatie nog indrukwekkender maakt. Verschillende configuraties zijn mogelijk. Zie voorbeelden hieronder.

Enkele-V
Enkele rail
Gemotoriseerd: Ja
Eén motor op 1 controller
Handbediend: Ja

Dubbele-V Midden-opening
Enkele rail
Gemotoriseerd: Ja
Twee motoren op één controller
Handbediend: Ja

Enkele-W
Enkele rail
Gemotoriseerd: Ja
Twee motoren op één controller
Handbediend: Ja

Enkele-V
Enkele rail
Gemotoriseerd: Ja
Eén motor op 1 controller
Handbediend: Ja

Dubbele-V Midden-opening
Enkele rail
Gemotoriseerd: Ja
Twee motoren op één controller
Handbediend: Ja

Enkele-W
Enkele rail
Gemotoriseerd: Ja
Twee motoren op één controller
Handbediend: Ja

Enkele V gecombineerd met enkele-W
Gemotoriseerd: Ja
Drie motoren op één controller
Handbediend: Ja

Dubbele W
Gemotoriseerd: Ja
Vier motoren op één controller
Handbediend: Ja

Enkele V gecombineerd met enkele-W
Gemotoriseerd: Ja
Drie motoren op één controller
Handbediend: Ja

Dubbele W
Gemotoriseerd: Ja
Vier motoren op één controller
Handbediend: Ja

Standaard lamellen

Hieronder de beschikbare lamellen. Elke lamel geeft het vouwscherm een eigen uitstraling. De maximale lammeloverspanning is afhankelijk van de windbelasting.

Lamel 60×10
Materiaal: Aluminium

Lamel 70×15
Materiaal: Aluminium

Lamel Z 70×48
Materiaal: Aluminium

Lamel 60×10
Materiaal: Aluminium

Lamel 70×15
Materiaal: Aluminium

Lamel Z 70×48
Materiaal: Aluminium

Standaard kaderprofielen

De standaard vouwschermen zijn beschikbaar in twee verschillende dieptes zowel in motorische uitvoering als in manuele uitvoering. Het kader met een diepte van 65mm laat grotere overspanningen toe dan het standaard 60mm kader.

Verticaal kaderprofiel 60×40

Toepassing: Handbediende vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal boven kaderprofiel 60×80

Toepassing: Handbediende vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal onder kaderprofiel 60×80

Toepassing: Handbediende vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Verticaal kaderprofiel 60×40

Toepassing: Handbediende vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal boven kaderprofiel 60×80

Toepassing: Handbediende vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal onder kaderprofiel 60×80

Toepassing: Handbediende vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Verticaal kaderprofiel 65×40

Toepassing: Handbediende vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal boven kaderprofiel 65×80

Toepassing: Handbediende vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal onder kaderprofiel 65×80

Toepassing: Handbediende vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Verticaal kaderprofiel 65×40

Toepassing: Handbediende vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal boven kaderprofiel 65×80

Toepassing: Handbediende vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal onder kaderprofiel 65×80

Toepassing: Handbediende vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Verticaal kaderprofiel 60×40

Toepassing: Elektrisch bedienbaar vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal boven kaderprofiel 60×80

Toepassing: Elektrisch bedienbaar vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal onder kaderprofiel 60×80

Toepassing: Elektrisch bedienbaar vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Verticaal kaderprofiel 60×40

Toepassing: Elektrisch bedienbaar vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal boven kaderprofiel 60×80

Toepassing: Elektrisch bedienbaar vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal onder kaderprofiel 60×80

Toepassing: Elektrisch bedienbaar vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Verticaal kaderprofiel 65×40

Toepassing: Elektrisch bedienbaar vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal boven kaderprofiel 65×80

Toepassing: Elektrisch bedienbaar vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal onder kaderprofiel 65×80

Toepassing: Elektrisch bedienbaar vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Verticaal kaderprofiel 65×40

Toepassing: Elektrisch bedienbaar vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal boven kaderprofiel 65×80

Toepassing: Elektrisch bedienbaar vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Horizontaal onder kaderprofiel 65×80

Toepassing: Elektrisch bedienbaar vouwscherm met vaste lamellen of geperforeerde plaat
Materiaal: Aluminium

Lamel 68×16
Materiaal: Aluminium

Lamel 68×16
Materiaal: Western Red Cedar

Lamel S 70×48
Materiaal: Aluminium

Lamel 68×16
Materiaal: Aluminium

Lamel 68×16
Materiaal: Western Red Cedar

Lamel S 70×48
Materiaal: Aluminium

Standaard railprofielen

Onze schermen vouwen en schuiven tussen een standaard bovengeleiding en twee types ondergeleiding. Ze worden steeds opgehangen in de bovenrail door middel van hoogwaardige assen en loopwagens en kunnen thermisch dilateren ter plekke van de onderrail, ongeacht het type. De ondergeleiding is standaard beschikbaar als standaard extrusie profiel of als dubbel box profiel.

Bovengeleiding 40×48

Maximaal gewicht vouwscherm 120kg
Materiaal: Aluminium

Ondergeleiding U 60×48

Materiaal: Aluminium

Ondergeleiding Box 20×40 (x2)

Materiaal: Aluminium

Bovengeleiding 40×48

Maximaal gewicht vouwscherm 120kg
Materiaal: Aluminium

Ondergeleiding U 60×48

Materiaal: Aluminium

Ondergeleiding Box 20×40 (x2)

Materiaal: Aluminium

Grafieken

De schermen kennen een hoge mate van mogelijkheden. Zo is het mogelijk te variëren in invulling, de kaders en zelfs de ondergeleiding. Bij het kiezen van de frames dient rekening gehouden te worden met optredende windlasten, zoals te zien in de onderstaande grafieken.

Slimline kader met vaste lamellen – Schermhoogte met Slimline 60×20 kader

Heavy Duty kader met vaste lamellen – Schermhoogte met Slimline 60×40 kader

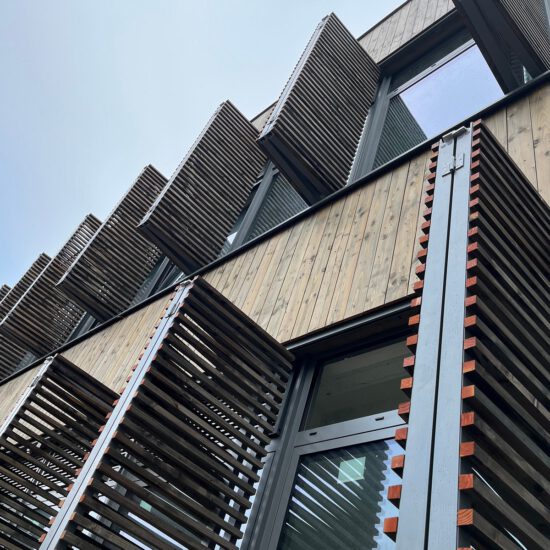

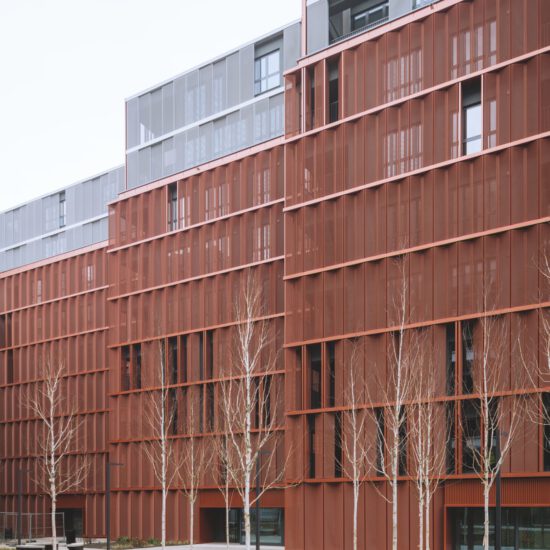

Projecten vouwschermen
